高压电缆局部放电在线监测系统的测点，通常集中在电缆终端头、中间接头、终端过渡处和接地箱这四类——电场集中的地方才值得装。
凌晨两点，电缆隧道的巡检通道窄得只能侧身通过。头顶的风机嗡嗡响，手电扫过去是一排排冷缩终端和接地箱。这一趟走下来两公里，人能看到的只有外壳有没有破损、支架有没有松动。真正的绝缘缺陷藏在附件内部，肉眼看不出来。
所以装监测之前，先要想清楚的不是"选哪个品牌"，而是"装在哪儿"。位置选错，投入再多也只是多了一堆安静的曲线。
电缆本体是工厂挤包成型的，绝缘厚度均匀、工艺条件可控。到了现场安装的终端头和中间接头，靠人工在有限空间里一层层做出来，应力控制、半导电层过渡、界面清洁度，每一道都受施工条件影响。
这两类附件同时也是电场畸变集中的部位。存在气隙、杂质或者界面贴合不良时，局部放电通常先在这里出现。
说得直白些：一条电缆线路的状态，很大程度上由附件决定。

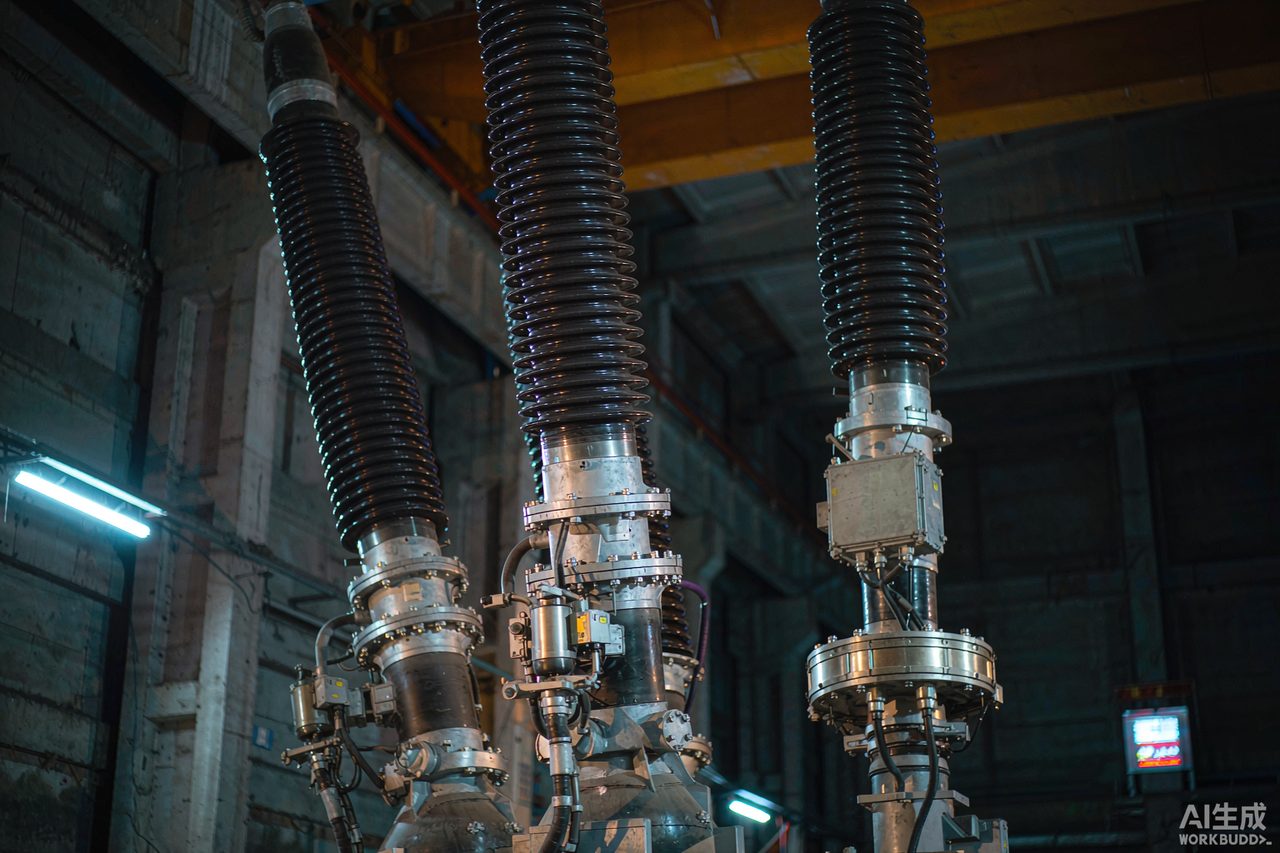

户外终端和户内终端的处理方式不同。户外终端常年经受日晒雨淋和温差循环，应力锥与套管的界面是需要关注的区域，高频电流互感器通常装在终端的接地引下线上，通过耦合脉冲电流采集信号；部分场合也会配合特高频或超声波传感器做补充。
户内终端位于开关柜或电缆室内，空间紧凑，要留意接地引线的走向——引线过长或绕行都会影响耦合效果。具体安装方式以现场接地结构和厂家要求为准。
隧道内的中间接头数量多、间距长，全部装在线监测，成本往往吃不消。比较务实的做法是先分层：跨道路段、穿越段、曾经发生过故障或经修复的接头优先，其余纳入定期带电检测。
中间接头处的护层接地方式要单独确认。直接接地、交叉互联、单点接地这几种方式下，接地电流的通路不同，传感器的安装位置和方向也要相应调整。装之前把接地系统图调出来核对一遍，能省掉后面不少返工。
这两个位置测的主要不是局放，而是护层接地电流。长电缆线路的护层感应电流与接地方式直接相关，接地回路异常、护层绝缘受损或者箱体进水，电流值都会出现变化。
有些线路的问题不是从局放开始的，而是从接地系统开始的。把接地箱纳入监测，等于多了一条独立的判断线索。
单看局放幅值，容易在干扰和真实放电之间摇摆。把护层接地电流、环境温度、负荷电流一并接入同一个后台，判断依据会扎实得多。
另外，超低频或振荡波耐压试验属于停电后的检测手段，和在线监测是互补关系，彼此不能替代。
| 测点位置 | 主要采集量 | 布置要点 |
| 电缆终端头 | 局放脉冲（HFCT） | 传感器装于终端接地引下线，同回路三相安装方式保持一致 |
| 中间接头 | 局放脉冲、护层电流 | 优先覆盖穿越段与修复过的接头，装前核对接地方式 |
| GIS 电缆终端过渡处 | 局放脉冲 | 结合气室结构与既有传感器布置，避免重复取点 |
| 接地箱／交叉互联箱 | 护层接地电流 | 取点避开强磁场干扰，箱体密封与进线孔一并检查 |
| 隧道关键节点 | 环境温湿度、水位 | 属于辅助信息，用于解释数据波动的来源 |
不建议期待装完立刻有结论。在线监测的价值在于积累基线——前几个月的运行数据，是用来建立"这条线路正常时是什么样"的参照。基线建立之后，偏离才容易被识别。
这段时间里也别闲着：把每次报警的现场排查结果记录下来，逐步修正阈值和判据。装置的判断能力，是被现场反复校准出来的。
