"红外测了好几年都没事，触头怎么说烧就烧？"人工红外只有瞬时表面温度，电气接点温度在线监测记录温升趋势，通常更早发现。
| 对比项 | 人工红外测温 | 电气接点温度在线监测 |
| 测量对象 | 可观察到的表面，受遮挡与距离影响 | 传感器贴近触头或搭接面，反映接点自身温度 |
| 测量时机 | 按巡检周期，通常在工作时段 | 连续采集，可按分钟或小时记录 |
| 与负荷的关系 | 负载轻时发热不明显，容易漏掉 | 结合负荷电流看温升，负荷波动时更有参考价值 |
| 数据形式 | 单次读数，靠人工记录比对 | 连续曲线，可比对同柜三相温差 |
| 适用条件 | 需开柜或设观察窗，视线要通畅 | 安装后无需开柜，带电即可读取 |
| 局限 | 难以反映内部触头真实温度 | 传感器一般需停电安装，测点位置要提前规划 |
这句话在检修分析会上并不少见。红外测温本身没有问题，问题在于它的适用条件：需要视线通畅、需要在合适的负载下、需要人恰好在那个时间点到达现场。三个条件缺一个，这次测温的参考价值就要打折扣。
先卡在"能不能看到"。封闭式开关柜的触头被隔板、绝缘件和外壳挡着，测温仪实际测到的往往是柜体表面或者观察窗后的温度，和触头真实温度之间隔着一层衰减。
再卡在"什么时候测"。红外反映的是那一瞬间的发热状态，而接触电阻导致的发热与电流大小相关，负载率低的时候，隐患可能完全不显现。
如果柜上开有红外观察窗，且窗口正对被测部位，测到的数据有一定参考价值，但仍要留意窗口材料对红外波段的影响，以及窗口内侧是否凝露或积灰。没有观察窗的柜型，只能靠停电后开柜测量，代价就上去了。
这也是部分隐患在红外记录里"一直正常"，直到某次负荷上来才暴露的原因。
接触电阻偏大的接点，发热随电流变化明显。负荷低谷期测温，温升可能只有几开尔文，混在环境波动里很难分辨。等到夏季或生产高峰，同样的缺陷会迅速表现出来。
换句话说，人工测温的质量，很大程度上取决于有没有赶上一个合适的负载时机。

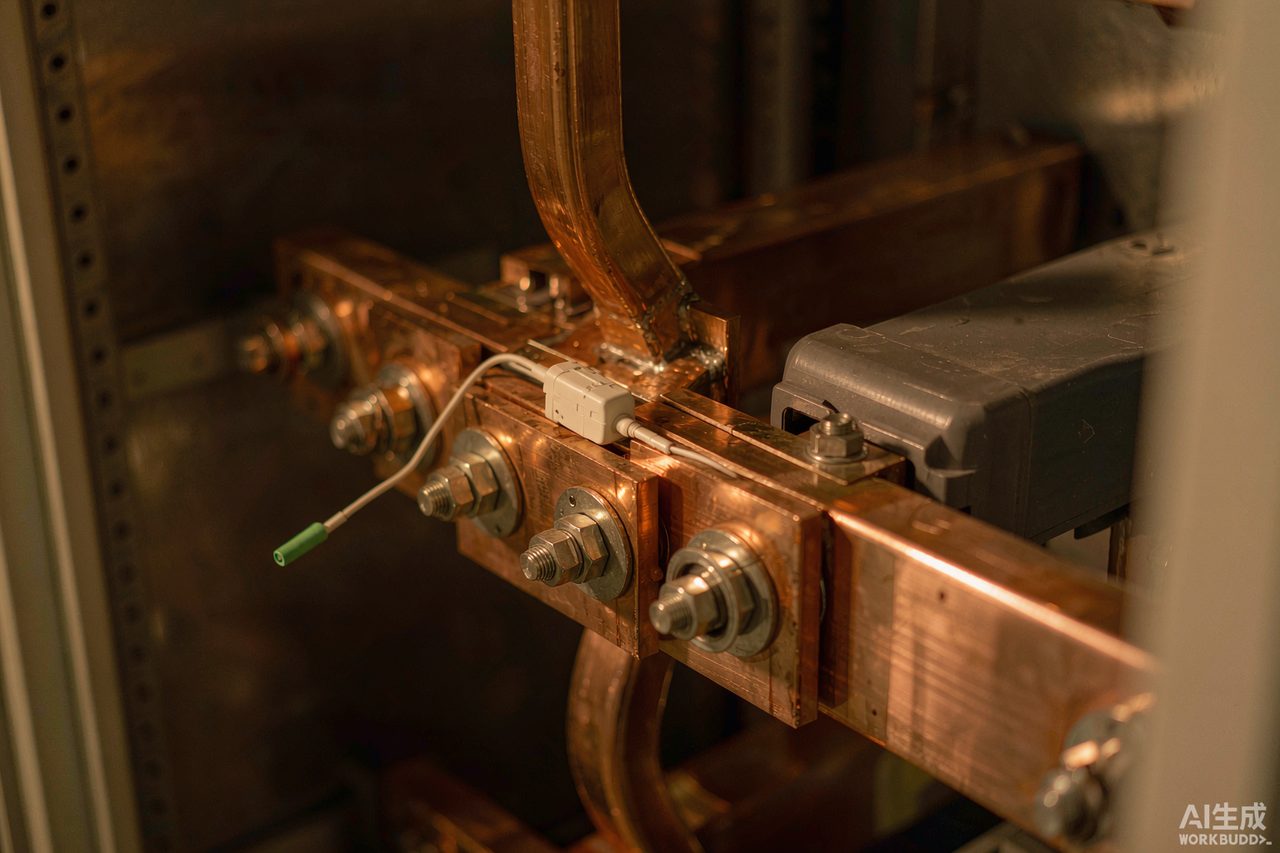

早在两个地方。一是测点位置：无线温度传感器贴装在触头或搭接面附近，测得的是接点自身温度，不再隔着外壳衰减。二是记录方式：连续采集形成曲线，看的是温升趋势和变化速率，而不是某一次的读数。
趋势给出的是提前量。一个接点从正常到明显发热，中间通常有一段温升缓慢抬升的过程，而这段过程正好是人工周期巡检容易错过的。
柜内通常没有现成电源，传感器供电主要靠三种方式：电池供电、感应取电、声表面波（SAW）无源测温。电池方案安装灵活，但要考虑电池寿命和后续更换通道；感应取电依赖一次电流，负荷过低时取能不足；声表面波属于无源方案，适合不便更换电池的场合。
具体选哪种，要结合柜型、负荷特性与可安排的停电窗口一起考虑，以厂家给出的适用条件为准。
同一面柜、同一回路的三相，运行工况接近，正常情况下温度应当相差不大。如果其中一相明显高于另外两相，即使绝对温度还没到报警值，也值得安排一次核查。这种比对能过滤掉环境温度带来的共性影响，比单纯看绝对值更灵敏。
确认测点能否贴近真正发热的部位、柜内空间是否容纳得下传感器与天线、读取装置装在什么位置信号才稳定、数据能不能接入已有的后台系统。这四项确认完，再确定型号与数量。
